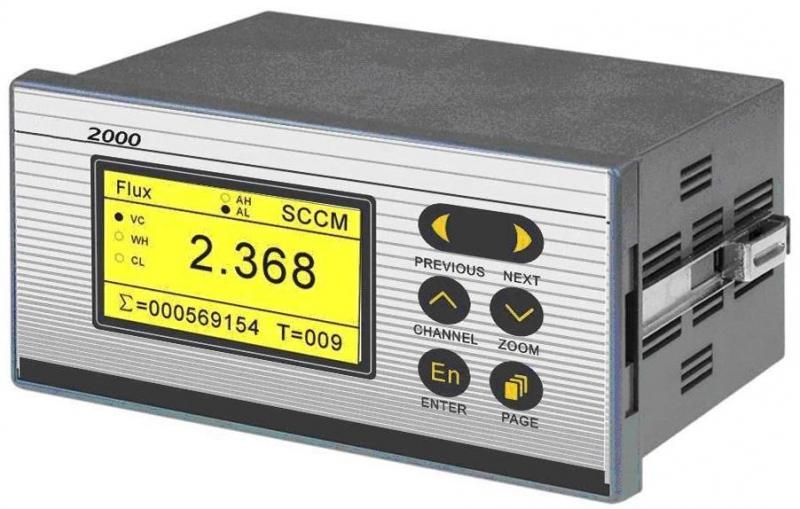

CX-GMFM-XSN-2000(2000B)
氣體質量流量積算儀
使用說明書

二．用途和特點

氣體質量流量積算儀為氣體質量流量控制器或氣體質量流量計提供工作電源，流量積算，提供瞬時流量和累積流量的顯示，以及提供流量設定和操作控制等功能。原則上可以與各種品牌及型號的氣體質量流量控制器或氣體質量流量計配合使用。
氣體質量流量積算儀采用小型塑料機殼，體積較小，便于安裝。流量輸入輸出信號，除了具有標準的0—+5V信號外，還有4—20mA的電流信號。具有流量設定和閥控功能，提供上，下限瞬時流量報警設定。

三．主要技術指標


3.1:  輸出電源：+15V±5% 500mA    -15V±5% 500mA
3.2： 基準源：+5.00V±0.1％ 5mA
3.3： 供電電源：85VAC-265VAC，50Hz±5%
3.4： 輸入輸出信號：電壓信號0-5V，電流信號4-20mA
3.5： 外形尺寸：160×80×125mm
3.6： 顯示器：          128×64點陣式液晶，高亮度寬溫（-20~70℃）液晶屏，
畫面清晰LED背光
3.7： 最大功耗：    8w
3.8： 控制通道：        單路控制顯示
3.9： 基本誤差：        ±0.2%FS
3.10：環境溫度：        0-50℃
3.11：環境濕度：        0-85%RH
3.12：防護等級：        IP40
3.13：通訊接口：        RS232



四．工作原理

4.1 ±15V電源，采用開關電源，具有工作電源電壓范圍寬和抗干擾能力強的特點，性能穩定，可靠性高。
4.2基準源和流量設定
輸出一個0-5V的電壓或4-20mA的電流來控制MFC的流量，該電源設計有軟啟動，開機時緩慢從零升至5V或20mA，啟動時間約為18秒。對應與氣體流量控制器的量程可在儀表組態內選擇設定。
4.3閥控設定
可以通過面板設置閥控狀態，正常工作時置于“閥控”位，需要通氣吹洗管路時，置于“清洗”位，不用時應置于“關閉”位。
4.4調零
可以通過儀表組態內的“調零”功能來調整MFC的零點。但此調零的調整范圍不宜太大，遇到較大的零點漂移必須通過調整MFC的零點調整電位器實現。
4.5報警功能
可以通過組態設定瞬時流量上，下限的報警值，當瞬時流量超過設定值時，在主面板上顯示報警狀態。
4.6流量單位
在本儀表內有“SCCM”，“SLM”，“%”三種單位可供選擇，用戶可根據現場實際需要進行選擇。
4.7時間累積設定
時間累積能夠在用戶設定的時間內自動關閉MFC，對氣體的出氣與流量得到準確的定時控制，時間的精度為秒(S)
4.8流量累積設定
流量累積能夠在用戶設定的流量值（X 升或 X毫升）到達后，自動關閉MFC。它與時間沒有直接的關系，只與當前采集到的流量值有關，與MFC出氣與入氣之間的壓差有關!從而精確計算累積流量值。
4.9分段功能輸出 [本功能強大，靈活運用能實現任何的工藝控制]
可以響應不同時間段內不同流量氣體輸出，能響應用戶多達20段控制工藝流量編程，可以通過PLC同步開關實行對單臺或多臺XSN2000B同步工作，來取得控制工藝流程！
5.0 PLC同步控制開關
多個或單個XSN2000B開機并聯，控制同步操作！同時開啟與關閉，或重新執行指令程序!
5.1 集成常用氣體換算表，和一個自定義處理氣體（共多達60多種），并具擴充性
    方便快捷的氣體選擇，無需用戶提心氣體轉換的問題，也無需用戶再進行計算，另外一個自定義性（OTHER氣體）靈活的擴充了對所有氣體的支持！
5.2 標準的計算機RS-232 電腦控制功能
通過配套軟件，在電腦上能輕松設置與查看XSN2000B的配置且設定所有控制功能，并設定物理鍵盤上不能改變的控制方式，電腦能夠?qū)崟r(shí)的采集數據，波形流量的直觀顯示，帶日期的采集點以Excel保存！


五．安裝方法與接線

5.1外形及開孔尺寸

安裝十分方便，只要將儀表推入儀表盤開孔，擰緊兩側的安裝卡條即可。
外形160（寬）×80（高）×125（深）mm    開孔尺寸（寬×高）152+1×76+1mm


5.2 安裝場所

請安裝在如下場所：

² 安裝方式：盤裝式
² 安裝地點：
l 室內，避開風雨和陽光直射；
l 由于儀表工作時會產生溫升，請安裝在通風良好的地方；
l 請選擇遠離機械振動的地方安裝；
l 請不要左傾或右傾安裝，應盡量水平（允許最大后傾15°）；

請不要安裝在如下地方：
² 陽光直射到的地方和加熱器具的附近
應盡可能選擇溫度變化小、接近常溫（23℃）的地方安裝；
² 油煙、蒸汽、濕氣、灰塵、腐蝕性氣體等多的地方
油煙、蒸汽、濕氣、灰塵、腐蝕性氣體等會對儀表造成不良影響；
² 電磁源的附近
請不要將有磁性的器具和磁鐵靠近本儀表。如果將本儀表放在強電磁源的附近，磁場會造成顯示誤差；
² 不便于觀看畫面的地方

5.3背面端子圖和接線方法


XSN-2000B氣體質量流量積算儀背面端子圖

5.4接線方法

① 電源：220V/50HZ電源輸入。
② +15V、GND、-15V：氣體質量流量積算儀輸出給MFC用的±15V/0.5A的直流電源。
③RXD(+),TXD(-),CGND：RS232通訊線，使用3根線。
④輸入0-5V信號，接12（＋）和14（－）。
輸入4-20MA信號，把13和14用導線短接，然后信號接12（＋）和14（－）。
輸入是指MFC或MFM的流量輸出信號端。
⑤ 輸出0-5V信號，接15（＋）和17（－）。
輸出4-20MA信號，接16（＋）和17（－）。
輸出是指MFC的流量設定信號。
⑥ 閥控信號，接18（＋）。
⑦ E0端子，與MFC的  EO端連接。
⑧ 22與23組成同步控制開關(兩者短接釋放后進行同步開始),用于多臺同步控制，或程序重新執行。




另外XSN-2000B流量積算儀在后面板配有專用14針連接插頭，提供方便的連接方式與MFC連接。

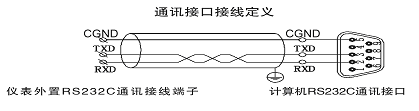

5.5通訊線接線方法

5.6接線注意事項

一般情況下，儀表的接地端子（電源端子中間的那個端子）必須正確接地，接地電阻小于100Ω。在儀表供電回路中接有大功率接觸器、交流變頻器等感性負載時，在儀表電源前應加裝EMZ濾波器。每臺儀表的供電回路側應設熔斷器或空氣斷路器保護。
測量回路應與電源回路或接地回路分開。
希望測量對象不是干擾源， 一旦無法避免，請將測量對象和測量回路絕緣，并將測量對象接地。
對于靜電感應產生的干擾， 請使用屏蔽線。請將屏蔽線的屏蔽層與本儀表的地線端連接（注意：不要兩點接地）。
對于電磁感應產生的干擾，將測量回路接線等距離密集絞接比較有效。
接地端子接地電阻要低。
如果將輸入接線與其他儀器并聯，可能會相互影響測量值。
